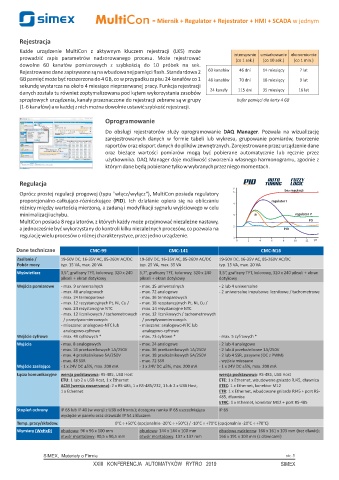

Page 261 - XXIII Konferencja Automatyków Rytro 2019

= Miernik + Regulator + Rejestrator + HMI + SCADA w jednym

Rejestracja

Każde urządzenie MultiCon z aktywnym kluczem rejestracji (LKS) może intensywnie umiarkowanie ekonomicznie
prowadzić zapis parametrów nadzorowanego procesu. Może rejestrować (co 1 sek.) (co 10 sek.) (co 1 min.)
dowolne 60 kanałów pomiarowych z szybkością do 10 próbek na sek.
Rejestrowane dane zapisywane są na wbudowanej pamięci flash. Standardowa 2 60 kanałów 46 dni 14 miesięcy 7 lat
GB pamięć może być rozszerzona do 4 GB, co w przypadku zapisu 24 kanałów co 1 48 kanałów 70 dni 18 miesięcy 9 lat
sekundę wystarcza na około 4 miesiące nieprzerwanej pracy. Funkcja rejestracji
24 kanały 115 dni 35 miesięcy 16 lat
danych została tu również zoptymalizowana pod kątem wykorzystania zasobów
sprzętowych urządzenia, kanały przeznaczone do rejestracji zebrane są w grupy bufor pamięci dla karty 4 GB
(1-6 kanałów) a w każdej z nich można dowolnie ustawić szybkość rejestracji.

Oprogramowanie
Do obsługi rejestratorów służy oprogramowanie DAQ Manager. Pozwala na wizualizację
zarejestrowanych danych w formie tabeli lub wykresu, grupowanie pomiarów, tworzenie
raportów oraz eksport danych do plików zewnętrznych. Zarejestrowane przez urządzenie dane
oraz bieżące wartości pomiarów mogą być pobierane automatycznie lub ręcznie przez
użytkownika. DAQ Manager daje możliwość stworzenia własnego harmonogramu, zgodnie z
którym dane będą pobierane tylko w wybranych przez niego momentach.

Regulacja
y
bez regulacji
Oprócz prostej regulacji progowej (typu "włącz/wyłącz"), MultiCon posiada regulatory 5
proporcjonalno-całkująco-różniczkujące (PID). Ich działanie opiera się na obliczaniu regulator I
4
różnicy między wartością mierzoną, a zadaną i modyfikacji sygnału wyjściowego w celu
minimalizacji uchybu. 3 PI regulator P
MultiCon posiada 8 regulatorów, z których każdy może przyjmować niezależne nastawy, PD
a jednocześnie być wykorzystany do kontroli kilku niezależnych procesów, co pozwala na 2 PID
regulację wielu procesów o różnej charakterystyce, przez jedno urządzenie.
1
0 2 4 6 8 10 12 t/T
Dane techniczne CMC-99 CMC-141 CMC-N16
Zasilanie / 19-50V DC, 16-35V AC, 85-260V AC/DC 19-50V DC, 16-35V AC, 85-260V AC/DC 19-50V DC, 16-35V AC, 85-260V AC/DC
Pobór mocy typ. 15 VA, max. 20 VA typ. 25 VA, max. 35 VA typ. 15 VA, max. 20 VA
Wyświetlacz 3,5”, graficzny TFT, kolorowy, 320 x 240 5,7”, graficzny TFT, kolorowy, 320 x 240 3,5”, graficzny TFT, kolorowy, 320 x 240 pikseli + ekran
pikseli + ekran dotykowy pikseli + ekran dotykowy dotykowy
Wejścia pomiarowe - max. 9 uniwersalnych - max. 15 uniwersalnych - 2 lub 4 uniwersalne
- max. 48 analogowych - max. 72 analogowe - 2 uniwersalne impulsowe licznikowe / tachometrowe
- max. 24 termoparowe - max. 36 termoparowych
- max. 12 rezystancyjnych Pt, Ni, Cu / - max. 18 rezystancyjnych Pt, Ni, Cu /
max. 24 rezystancyjne NTC max. 24 rezystancyjne NTC
- max. 12 licznikowych / tachometrowych - max. 12 licznikowych / tachometrowych
/ przepływomierzowych / przepływomierzowych
- mieszane: analogowo-NTC lub - mieszane: analogowo-NTC lub
analogowo-cyfrowe analogowo-cyfrowe
Wejście cyfrowe - max. 49 cyfrowych * - max. 73 cyfrowe * - max. 5 cyfrowych *
Wyjścia - max. 8 analogowych - max. 24 analogowe - 2 lub 4 analogowe
- max. 16 przekaźnikowych 1A/250V - max. 36 przekaźnikowych 1A/250V - 2 lub 4 przekaźnikowe 1A/250V
- max. 4 przekaźnikowe 5A/250V - max. 18 przekaźnikowych 5A/250V - 2 lub 4 SSR, pasywne (OC z PWM)
- max. 48 SSR - max. 72 SSR - wyjścia mieszane
Wyjście zasilające - 1 x 24V DC ±5%, max. 200 mA - 1 x 24V DC ±5%, max. 200 mA - 1 x 24V DC ±5%, max. 200 mA
Łącza komunikacyjne wersja podstawowa: RS-485, USB Host wersja podstawowa: RS-485, USB Host
ETU: 1 lub 2 x USB Host, 1 x Ethernet ETE: 1 x Ethernet, wbudowane gniazdo RJ45, dławnica
ACM (wersja rozszerzona): 2 x RS-485, 1 x RS-485/232, 1 lub 2 x USB Host, ETEC: 1 x Ethernet, konektor M12
1 x Ethernet ETR: 1 x Ethernet, wbudowane gniazdo RJ45 + port RS-
485, dławnica
ETRC: 1 x Ethernet, konektor M12 + port RS-485
Stopień ochrony IP 65 lub IP 40 (w wersji z USB od frontu); dostępna ramka IP 65 uszczelniająca IP 65
wycięcie w panelu oraz drzwiczki IP 54 z kluczem
Temp. pracy/składow. 0°C +50°C (opcjonalnie -20°C +50°C) / -10°C +70°C (opcjonalnie -20°C +70°C)÷ ÷ ÷ ÷
Wymiary (WxHxD) obudowa: 96 x 96 x 100 mm obudowa: 144 x 144 x 100 mm obudowa naścienna: 166 x 161 x 103 mm (bez dławic);
otwór montażowy: 90,5 x 90,5 mm otwór montażowy: 137 x 137 mm 166 x 191 x 103 mm (z dławicami)
